云南圆通山马戏剧场膜结构工程

工程名称:圆通国际杂技马戏剧场项目钢膜结构工程

建设地点:云南省昆明市

竣工时间:2016年11月

施工单位:深圳市优发国际膜结构有限公司

一、工程概况

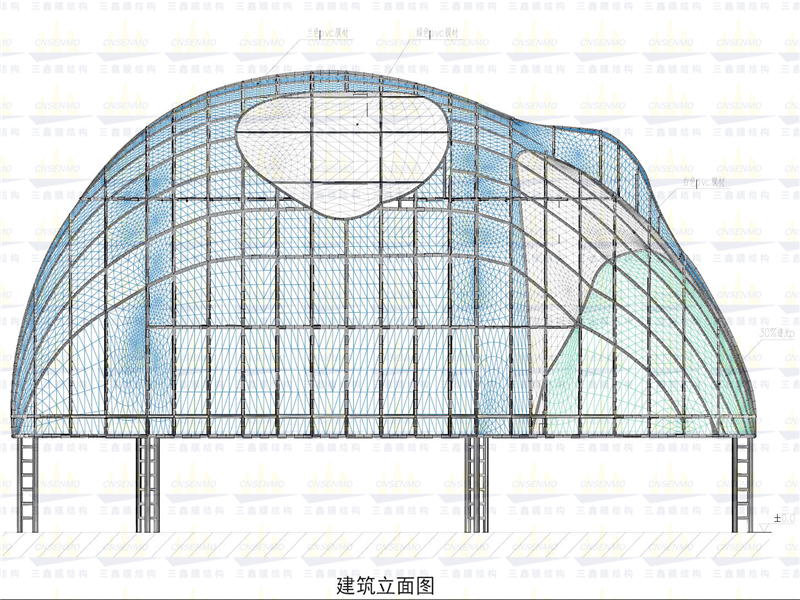

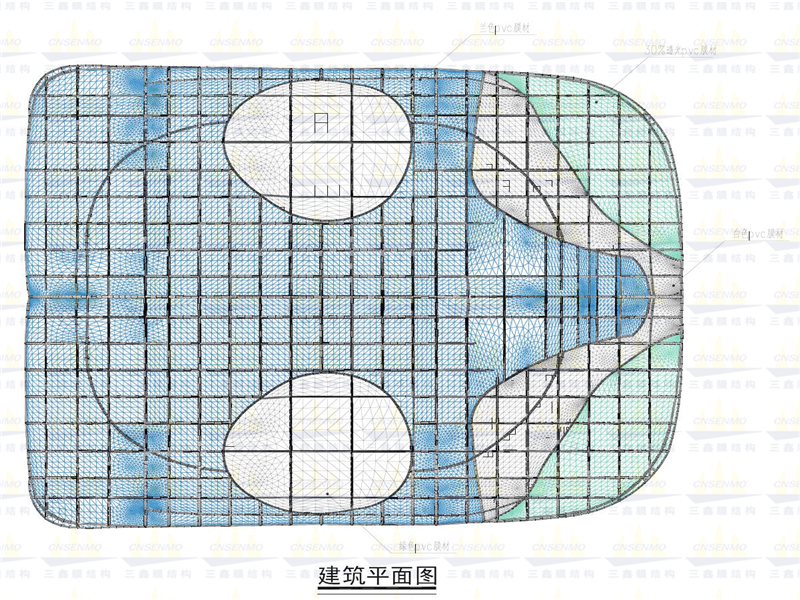

本工程为云南省昆明市圆通山剧场膜结构工程,位于云南省昆明市。整个建筑物呈大象外形,总面积约12100平方米,主要采用PVDF膜材。建筑结构采用桁架结构,由两榀横向拱形桁架、一榀纵向拱形桁架、两榀水平环形桁架及若干连接杆组成。本项目为马戏团表演场所,表演时需要产生诸多的光污染及噪声,为使场馆内外达到隔离的效果,室内活动产生的各种污染不致影响到外部的行人和居民,结构覆盖内外两层膜材,其中外层覆盖彩色膜材,象身、象鼻、象耳等不同部位,采用不同的❀颜色,🐻以期达到预期的卡通效果。外层膜有绿色PVC膜材、蓝色PVC膜材、白色PVC膜材和30%透光PVC膜材等几种。而内层膜则采用黑色膜材,能有效阻止室内强光对外照射。


工程特点有:

1、该工程单片膜面积较大,大部分300平方米左右。

2、钢结构跨度大、高度高、所有工作面均为高空作业、最高点高度达26米,斜度落差大,顶部为较陡的曲面,施工人员行走和站立均不易,对现场安全施工提出了更高的要求。

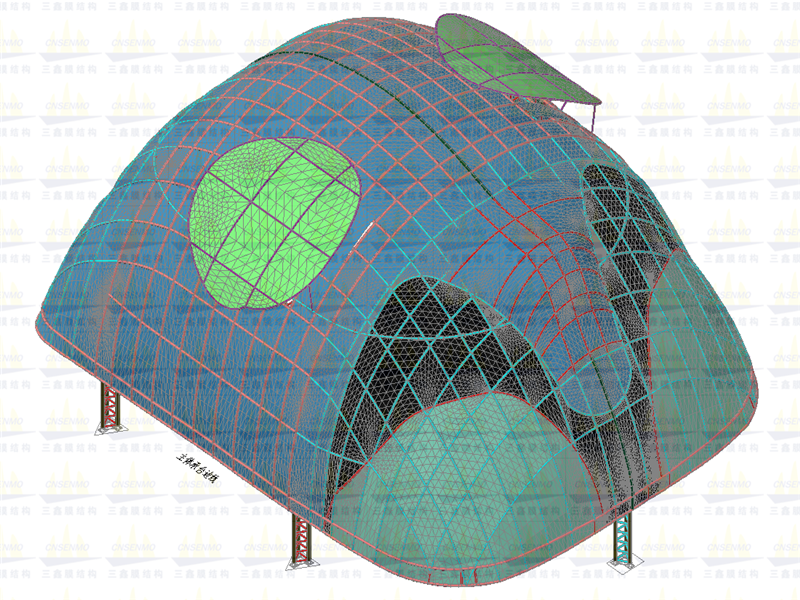

3、膜面采用建筑彩色膜材与普通透光率膜材搭配组合,对膜结构裁剪分析需要分区域进行,加工制作组合膜片。

4、🌺该工程结构设计新颖,采用桁架拼接的形式,搭建需要的卡通形状,水平桁架与立面桁架互相搭接。施工ꦗ过程需要进行过程分析,从而使结构稳定安装。

该工程由深圳市优发国际膜结构有限公司独立设计、施工。该工程于201611月竣工。

二、结构体系

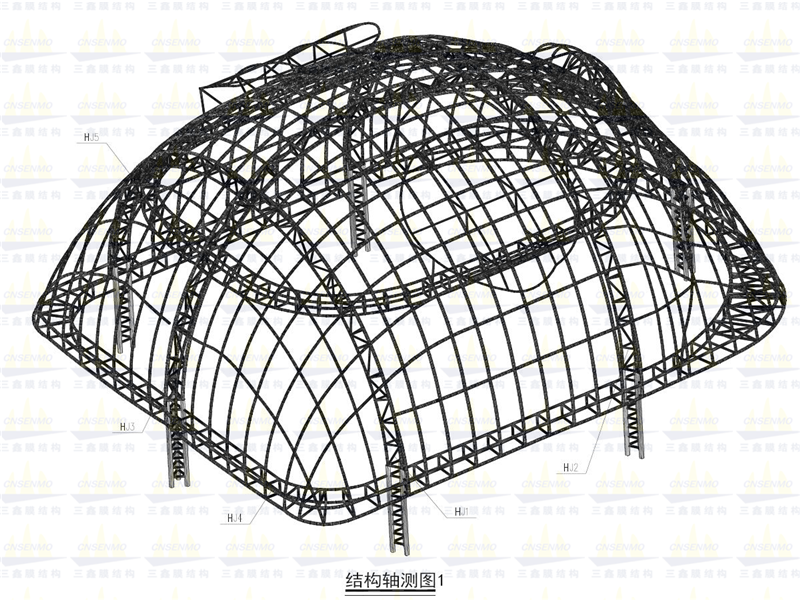

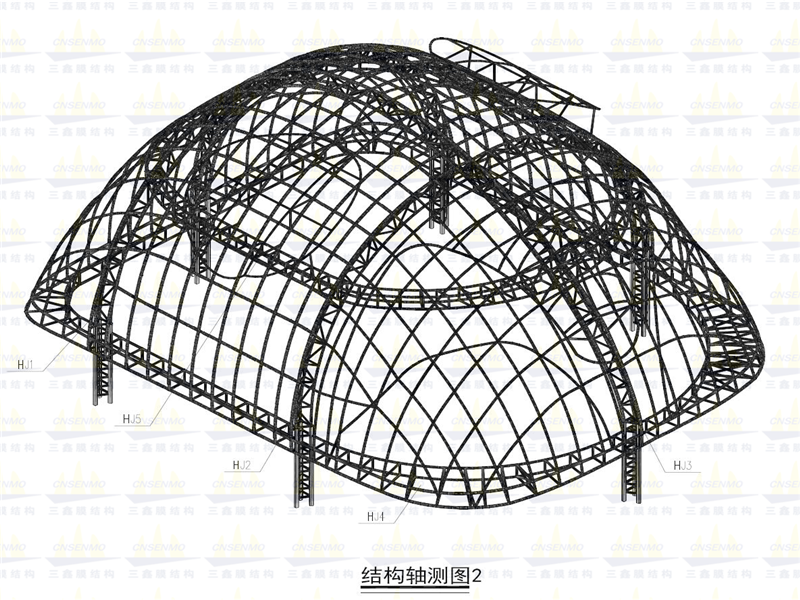

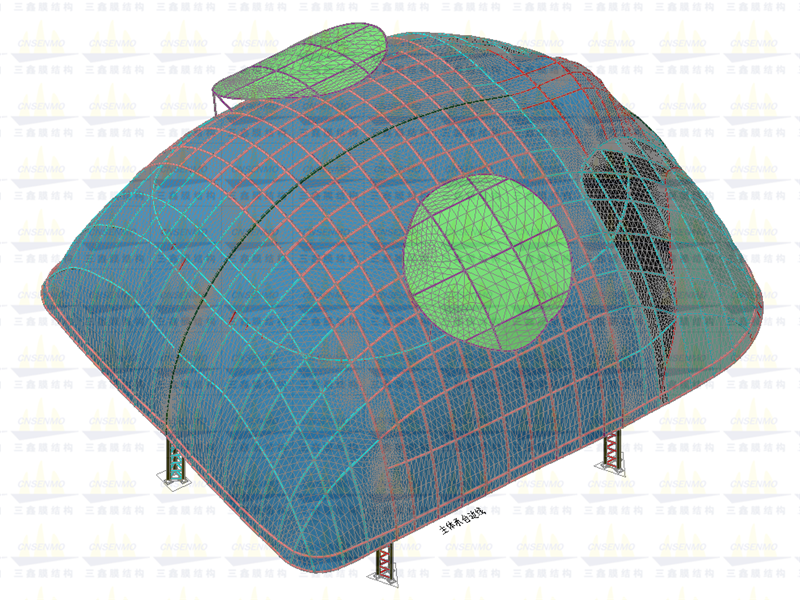

该工程为昆明动物园携手云南省杂技团♑有限公司在园内中心区建设的云南省首家景区定点杂技马𝓰戏表演剧场,建设单位要求方案既要美观,符合动物园特色,还要实用,所以从方案设计开始就结合实际情况,与建设方积极沟通。整体结构纵横桁架体系,膜材固定在桁架上弦杆上,整体支撑采用五个桁架落地点,三条主桁架和两个环形桁架连接,最大跨度为66米,最高点为25.7米,结构整体刚度较大。
