工程名称：广西梧州市体育场东西看台膜结构工程

建设地点：广西省梧州市

竣工时间：2015年03月

单位：深圳市优发国际膜结构有限公司

一、工程概况

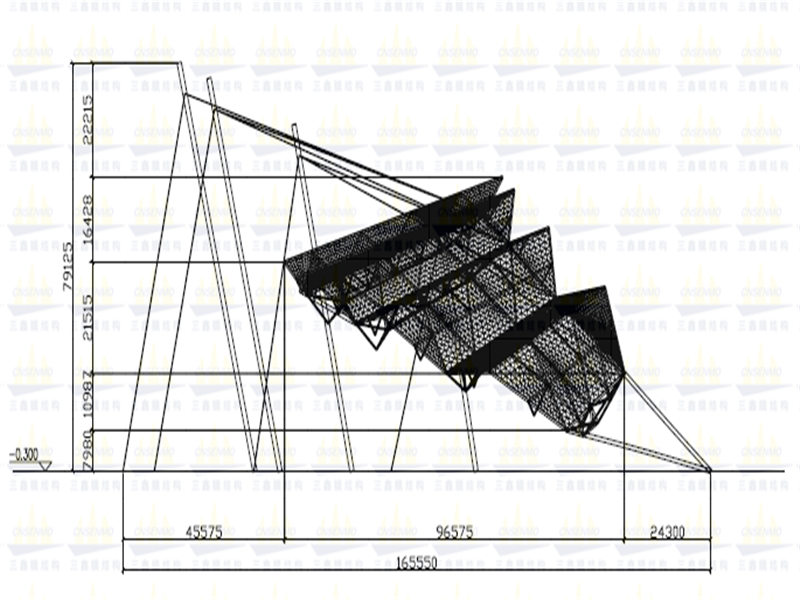

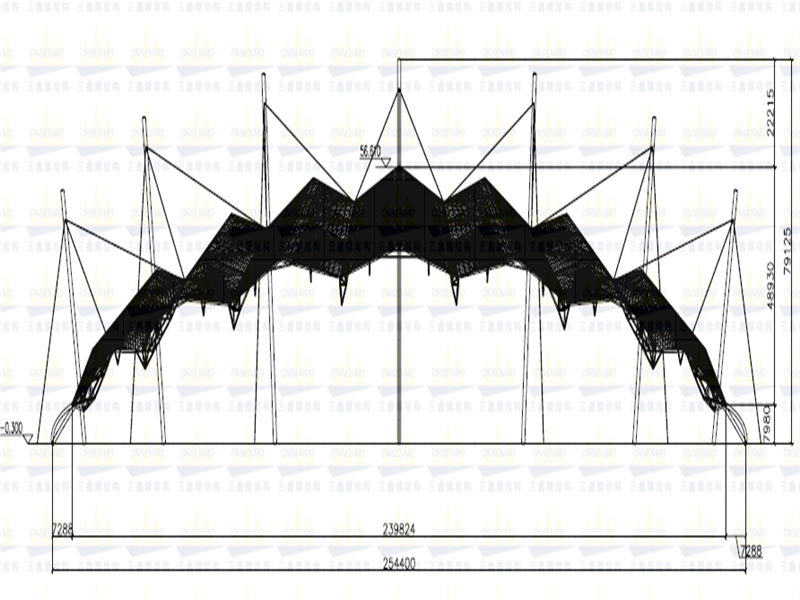

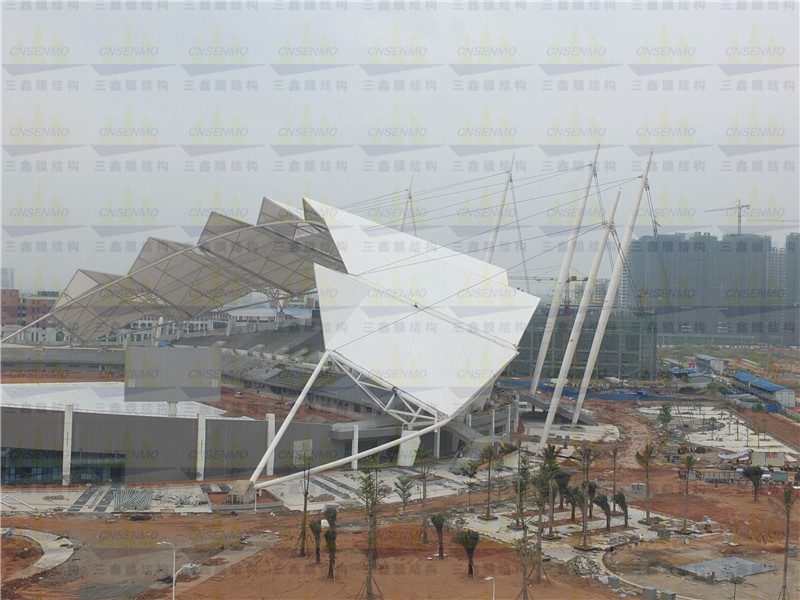

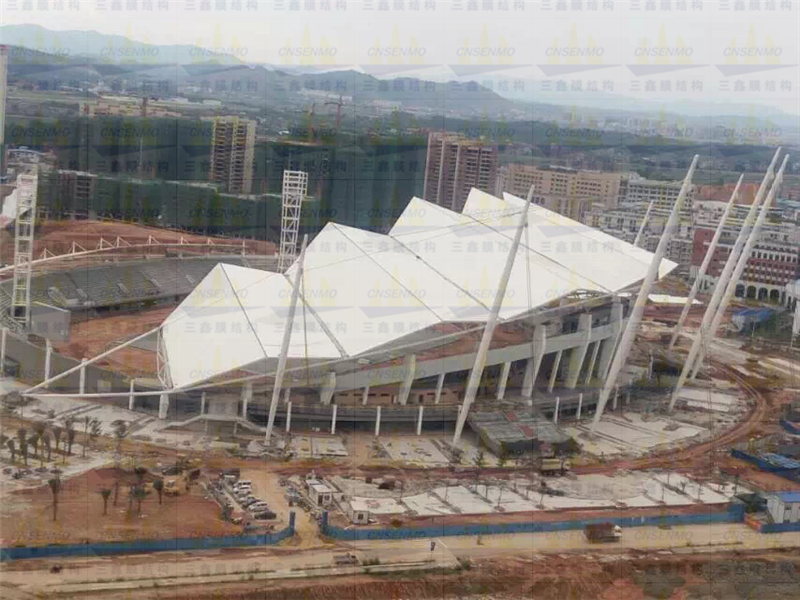

本工程为梧州市体育中心体育场膜结构工程，位于广西省梧州市，膜结构展开面积15505平方米。整体建筑长度达到254.4米、宽度166.2米，采用骨架和拉索结构支撑膜，上部膜结构覆盖，膜结构空间布置复杂，膜面最低点7.98米，最高点56.30米。

工程特点有：

1、该工程单片膜面积较大，达1000平方米左右。

2、钢结构跨度大、高度高、所有工作面均为高空作业、平均高度达45米，最高点达57米，斜度落差大，对现场安全施工提出了更高的要求。

3、膜面采用建筑高透光率和普通透光率膜材搭配组合，对膜结构裁剪分析需要分区域进行，加工制作组合膜片。

4、该工程结构设计新颖，并且由骨架和钢索构成的组合结构。施工过程需要进行过程分析，从而🌸使结构稳定安装。

该体育场工程由广西城乡规划设计院设计，膜面结构由我司进行深化设计、制作及安装。工程于2015年03月竣工。

二、结构体系

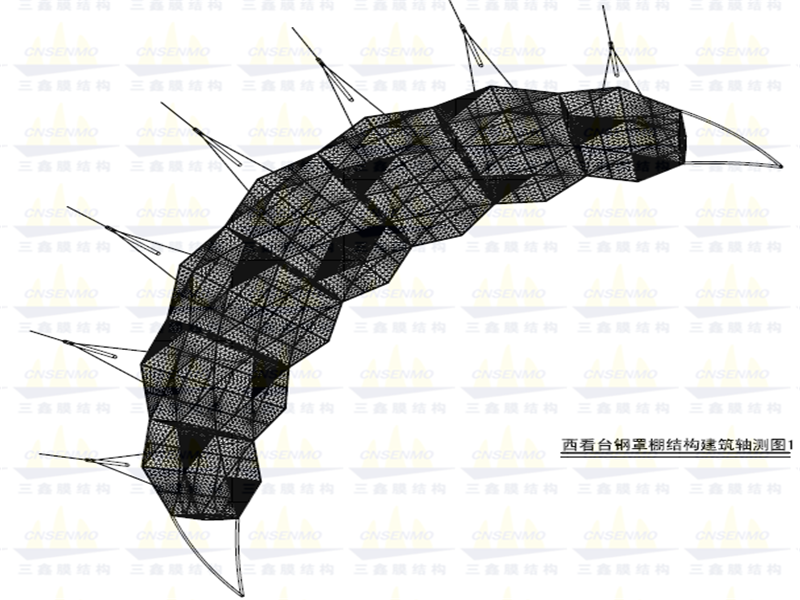

整体结构采用索膜体系，在膜面下方才用索网支撑固定。

膜材采用中国市场上经济并且质量优良的德国进口杜肯B4118膜材料，拉伸强度6500/6000 N/5CM ，表面处理双面PVDF，具有很好的自洁性能，力学上充分满足结构设计的要求，同时极致体现结构的建筑美观性能。

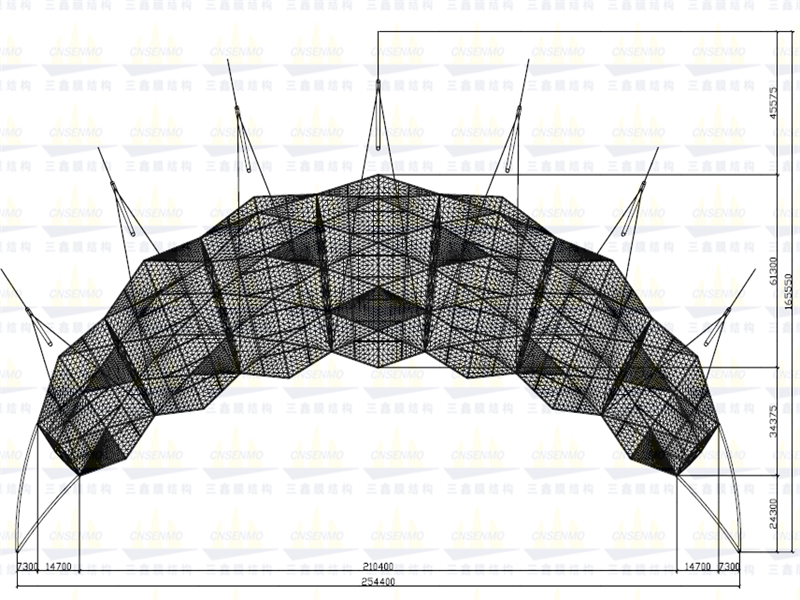

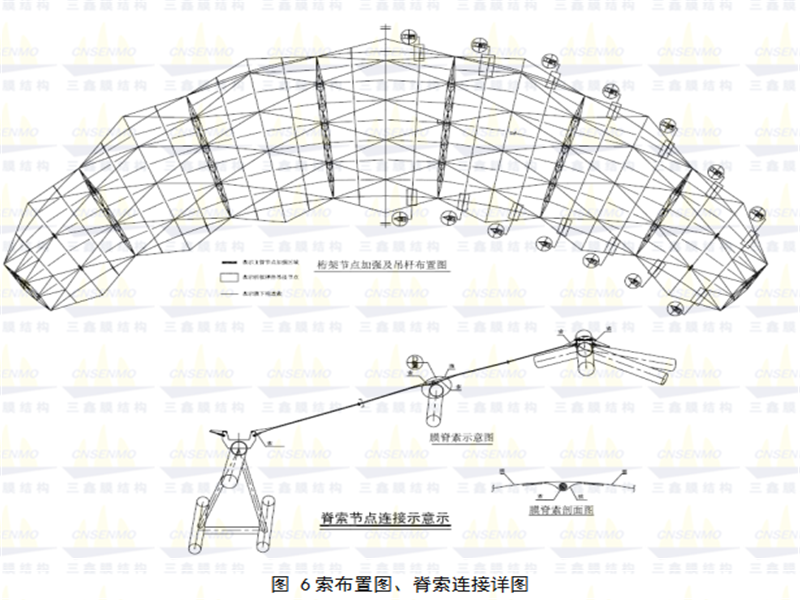

钢索结构在下部支撑膜ღ面，可以有效传递膜面上部的荷载，可以增加膜面强度和减小膜面位移。其中膜面结构中布置了不同透光率的膜材保证了整体结构的建筑效果和采光效果。如平面图中颜色较深的膜片代表透光率较高的膜材。
