广州无限极广场屋顶ETFE膜结构
阅读量:28 发表时间:2021-11-26
项目介绍

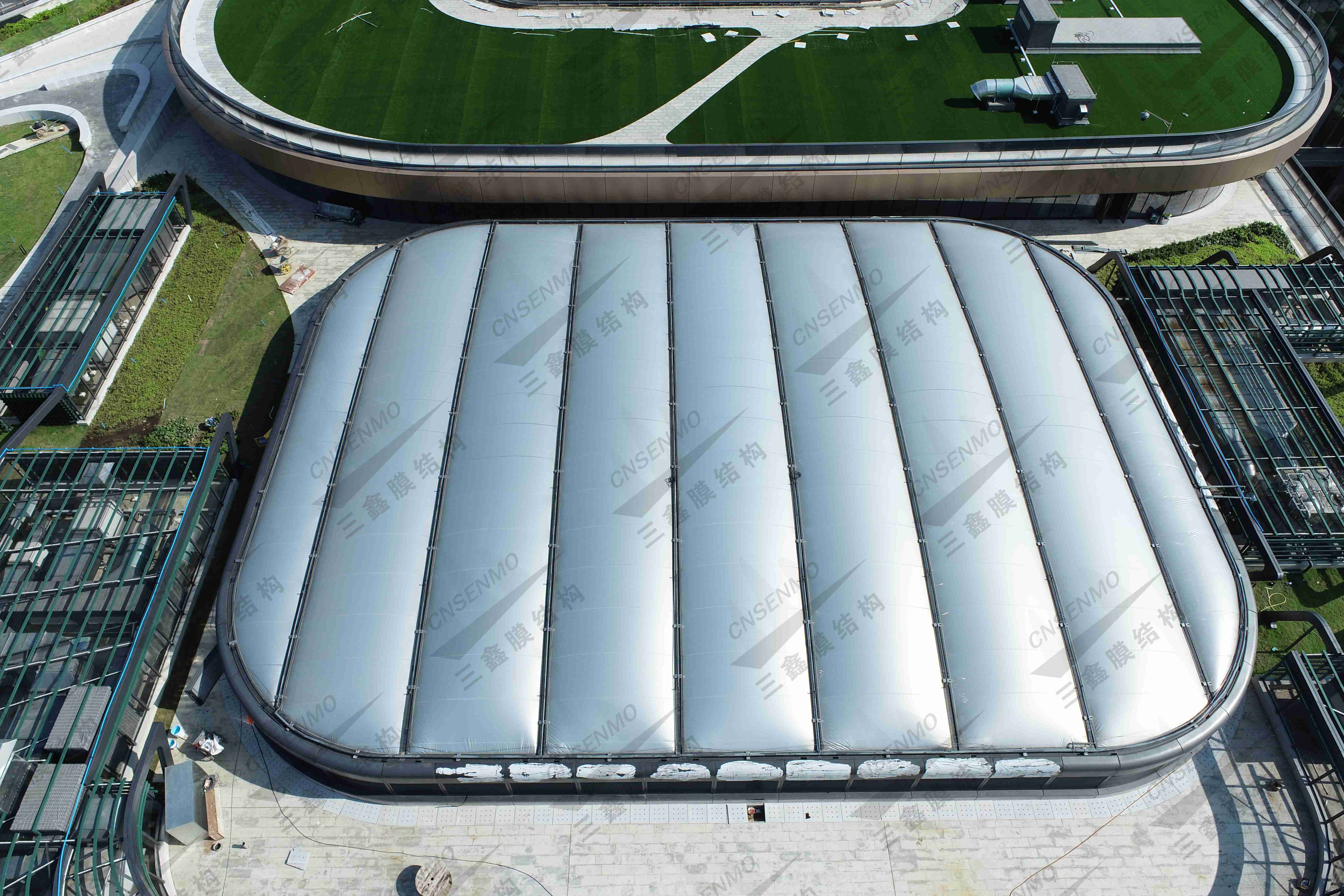

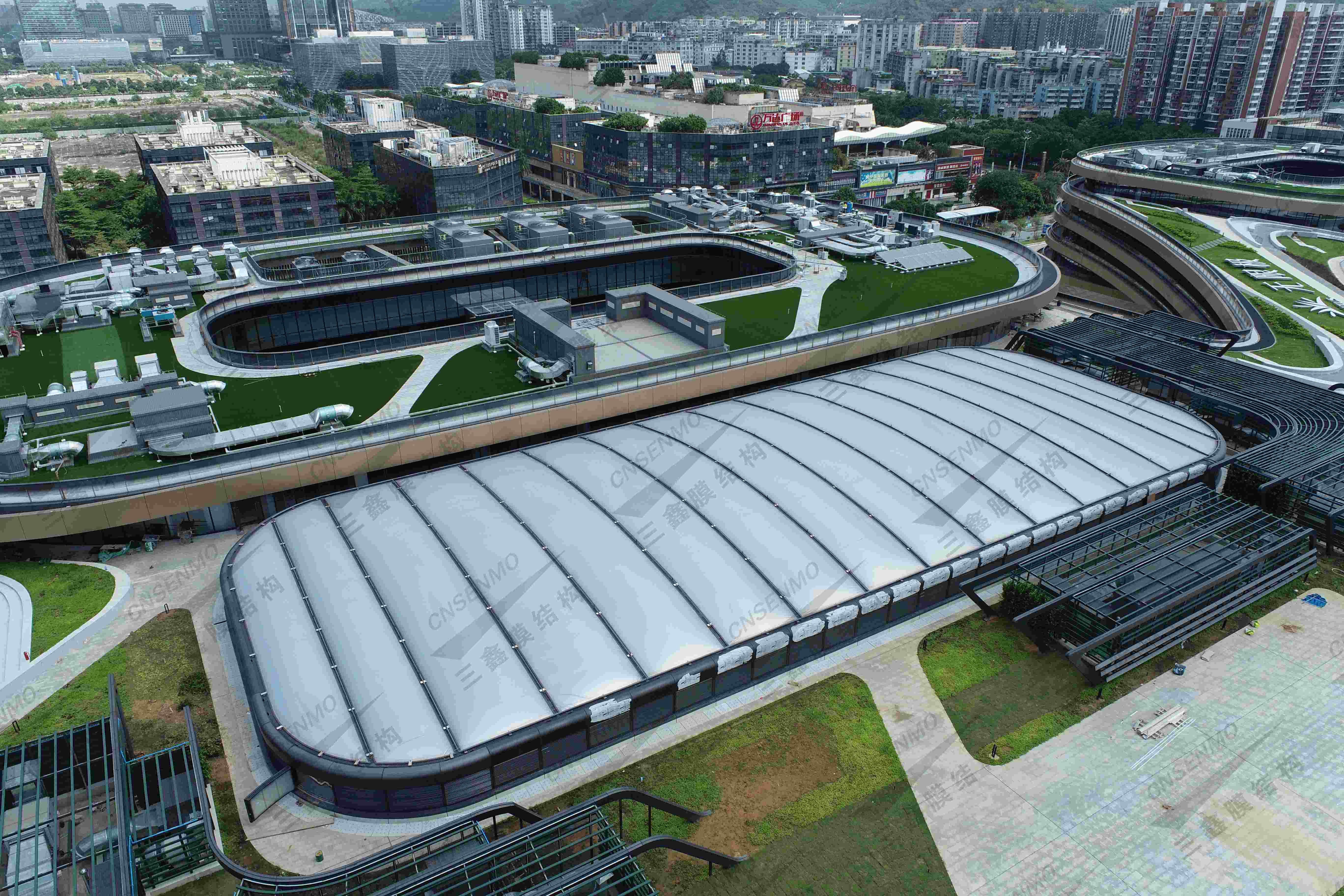

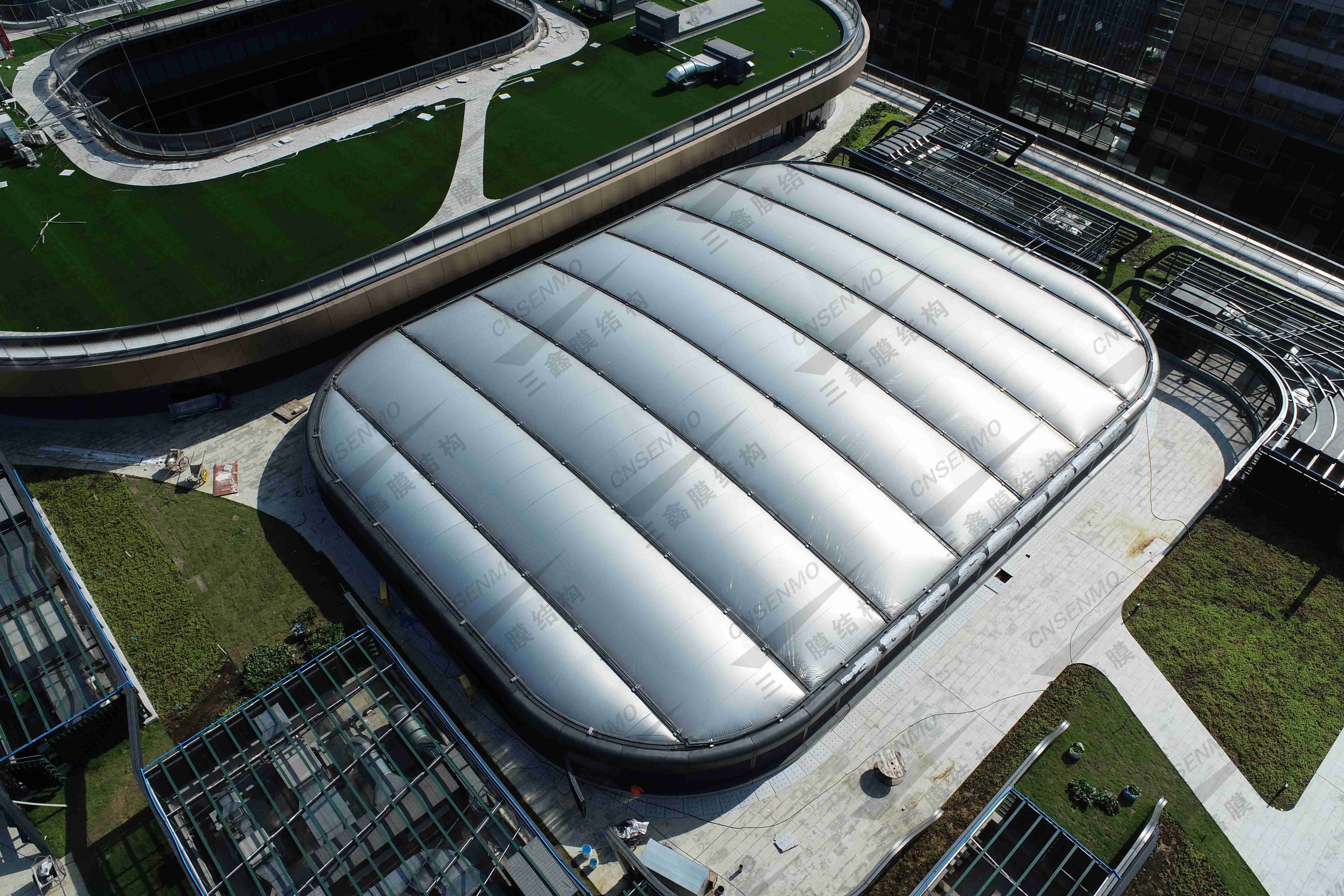

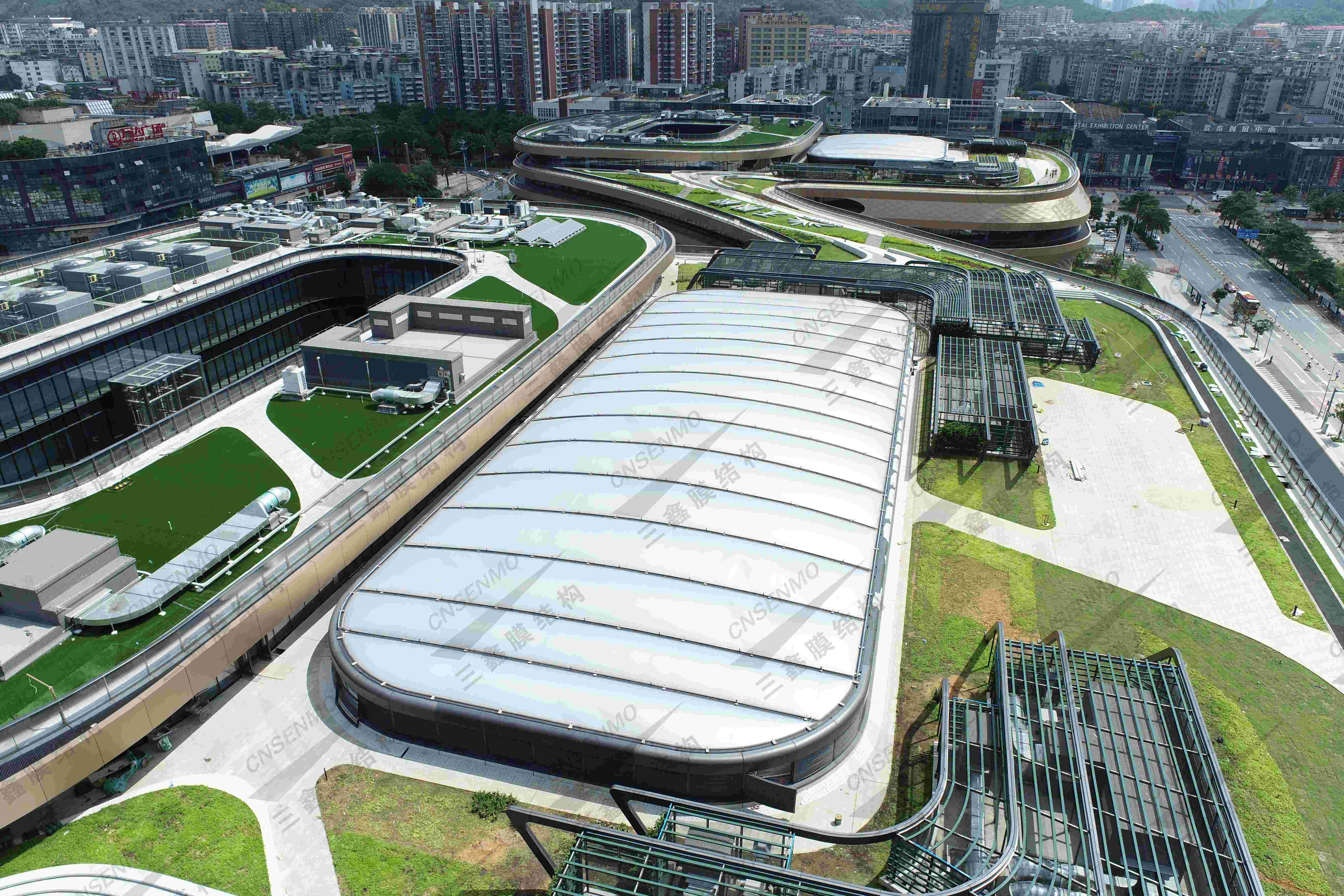

广州无限极项目位于广州白云区云城东路与云城西路之间,云城南二路AB2910019地块,周边暂无太多商业配套,工地北侧为万达广场,本项目由历史上第一位获得普利策奖的女性建筑师扎哈·哈迪德女士担纲设计,选用国内外优秀的设计顾问团队及施工单位,以打造白云区地标性建筑为目标。本项目共计有大小两个采光屋顶,膜面平面投影尺寸分别为 34.8 * 26 = 905 ㎡,62.2 * 24 = 1493㎡,二者合计2398㎡,膜材展开面积约为7800 ㎡ 。本屋面采用独立横向的气枕膜结构,每个气枕采用三层ETFE膜结构作为顶棚。
膜结构概况
广州无限极气枕 ETFE 膜结构工程招标范围为施工图纸内全部内容,其中 ETFE 膜结构工程按投影面积约 2350m2,展开面积约 7800m2,钢构架制安约 267 吨。
本工程 为ETFE气枕,全部气枕采用三层ETFE。ETFE原材料幅宽1.6米,经找形分析及裁剪设计后,膜材拼接为弧形曲面。三层曲面在边界处熔接为整体,以EPDM橡胶条收边。安装时,通过橡胶条固定在铝合金型材中;铝合金型材通过螺栓与二次钢结构连接。为了避免鸟类爪喙对ETFE气枕的破坏,气枕系统设置了防鸟系统,根据鸟类习性,鸟类可以站在防鸟钢丝上,与气枕保持一定距离,达到保护ETFE的目的。
重难点分析
1、总体安装思路、具体安装工序(基础钢构、钢构支撑节点、条形气膜膜状钢框各自安装工序及相互之间的工序搭接充气设备及辅件的安装调试);
2、钢构支撑节点如何安装,何种措施保障安装精度;如有位置偏差,如何保证对上部条形气膜状钢框的可靠支撑;
3、条形气膜状钢框的安装次序;
4、条形气膜状钢框的具体做法;特别是边缘弯弧的位置,为圆弧形状,需要做双曲铝型材结构,且需要保证不漏水。
5、如何保证条形气膜状钢框的拼装尺寸精度;同时保证其气密性和水密性。
6、安装条形气膜状钢框时的整体坡度保证及如何进行空间打点定位操作;
7、对于同一平面上的条形气膜状钢框,多处同时展开焊接作业,如何避免焊接应力变形;
8、钢结构施工时,对现场已完工地面和周围建筑外立面墙体、完工后设施等的成品保护措施也是本工程现场施工需要重点注意和考虑的问题;
9、本工程中ETFE气枕膜属于新型膜结构项目,膜结构节点、特制夹具等的设计、加工及现场施工的要求和方案各异;
10、该项目钢结构跟膜结构的接点配合较多,交叉施工的工序及工种配合较多,特别是气膜设备安装与钢膜结构的配合,要科学规划施工,最大限度的保障工期要求;
11、顶部三层ETFE气枕膜工程是一个综合系统工程,主要包括上部防雷设计等,如何实现膜结构和配套设施的现场完美结合,以及后期的维护、保养和应急方案等是本工程的一大重难点;
12、ETFE气枕膜结构的静力分析、上部荷载计算及找形等,都有别于普通PVC及PTFE等膜材料,既要满足最终气囊的造型、充气高度等要求,又要保证气膜各单体及整体的安全稳定,这就对气膜的裁剪、焊接等提出了更高更专业的要求;
13、上部ETFE气枕需考虑防浸措施,要考虑合适有效的膜面排水设计和安装措施;
14、由于ETFE膜材均不可90°折叠,所以膜材安装操作平台的搭设,膜材的吊装等都需要考虑专业方案;
15、本次工程ETFE膜结构多为不规则条形等分片分布,膜材本身的塑性小, 所以,对每个区域尺寸的复核、对膜材的裁剪尺寸、节点安装的精度要求高;
16、膜结构二次钢结构龙骨安装的垂直运输及二次转运和安装方案,既要保证上部施工人员及下部的安全,又要保证施工质量和效率,也是本工程的一大重难点;
17、现场制作、安装膜结构二次钢结构龙骨前的钢结构标高及尺寸的定位、符合,同样是工程的重点
18、膜结构最高点接近30米,高空作业的安全保障及措施必须严格考虑;
19、根据本工程的工期要求施工,现场施工环境复杂,材料要求特殊,需要主要针对整体钢膜结构工程的安装顺序,以及现场人员及设备的组织安排,结合现场实际情况,做周密考虑,充分重视并合理、科学、高效的安排。
