汉十铁路随州南高铁站ETFE膜结构工程
阅读量:45 发表时间:2020-04-18
项目介绍

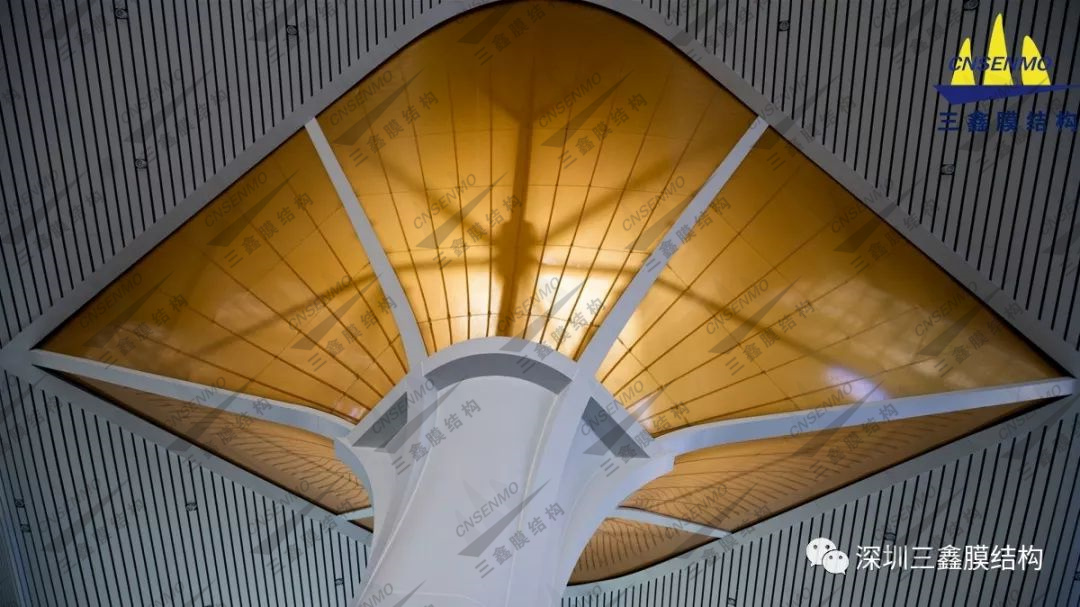

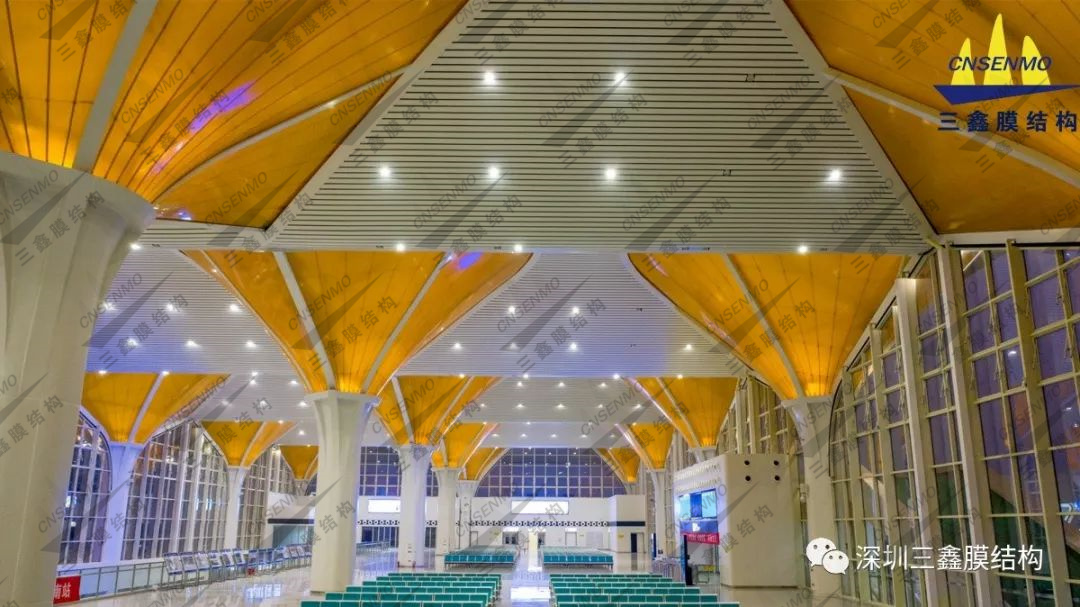

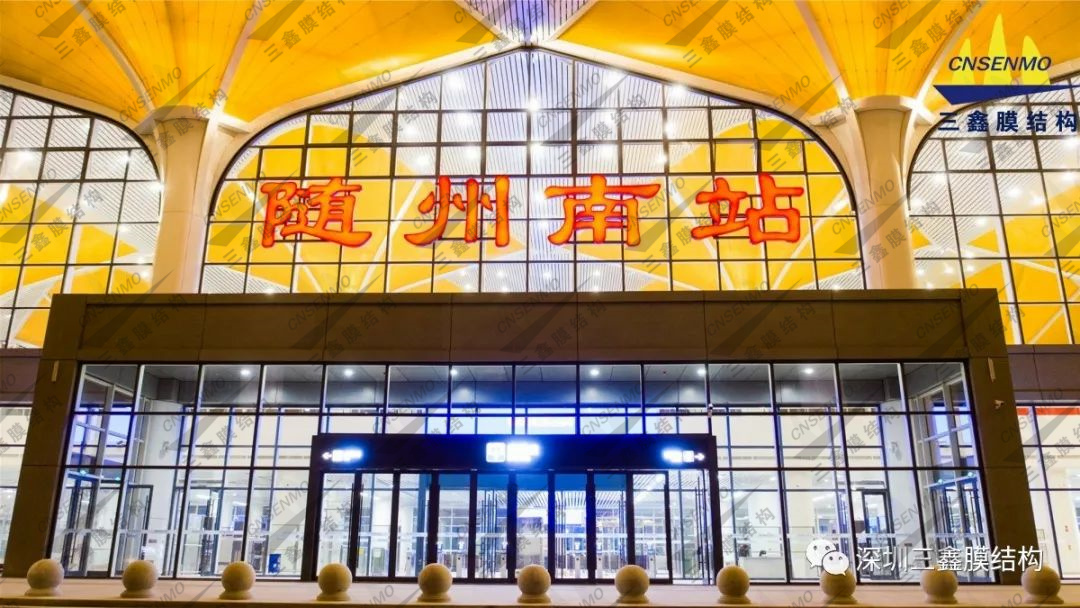

随州南站站房室内装饰膜结构,采用单层金色ETFE膜材,通过四周硬边张拉的方式,形成上大下小的漏斗形形状,膜材之间的张拉硬边,采用铝板折弯条覆盖,形成竖向装饰条,把膜材分成六份。膜材整体形状和纹路,创意取自银杏叶,银杏叶叶柄向下,叶脉竖向向上伸展,自然美观。在设计中,采用膜材背面的拉索模拟银杏叶的叶脉,从下到上自然延伸,并对膜材进行找形,使整个膜面圆润过渡,拐角位置又棱角分明,达到较好的视角效果。

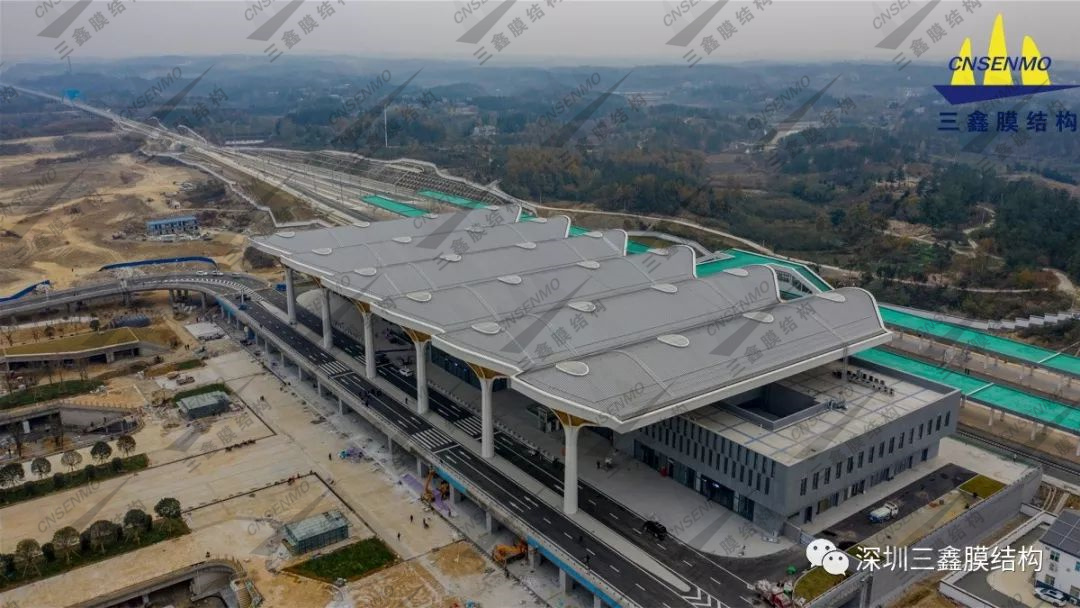

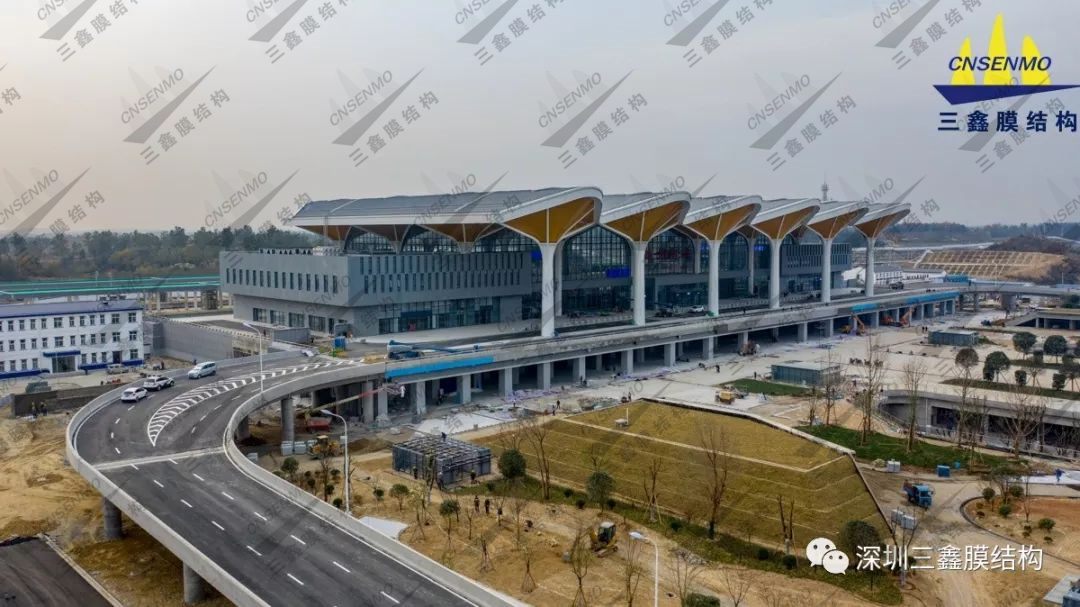

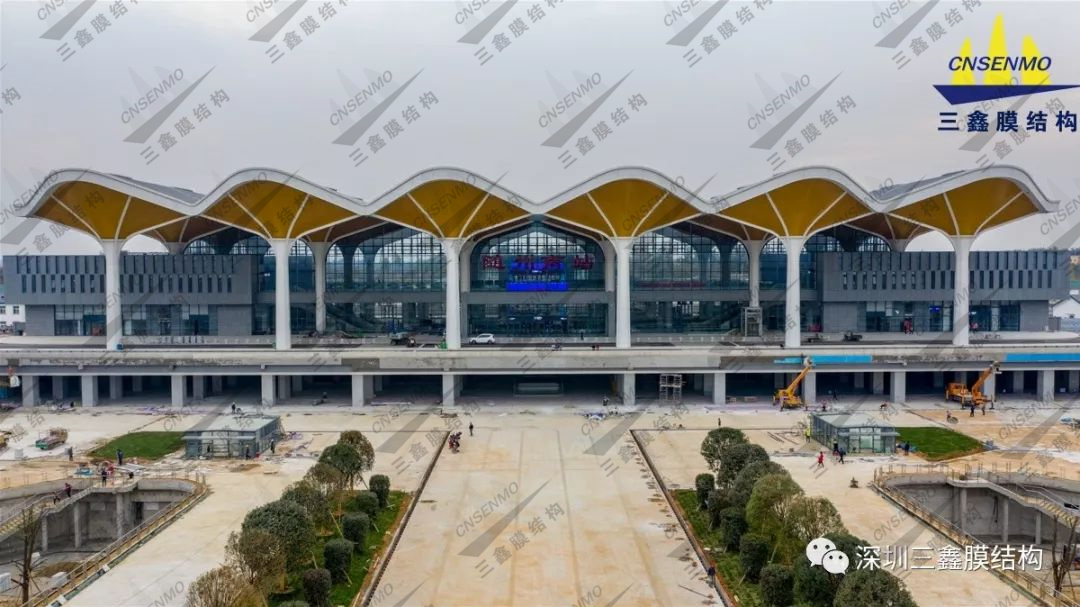

随州南站共计有24个完全一样的单元体,其中6个单元体完全位于室外,6个单元体有一半位于室外,其余均位于室内。
钢结构设计模块化、标准化。优发国际将二次钢结构设计成单独的钢构件,并且根据膜面的形状进行设计,使膜面具有横向和纵向对称的特点。
利用索网构建负高斯马鞍形ETFE膜曲面,通过索网和膜面的精细调整,使膜面光滑平顺,具有好看的外表。
通过设计万向索夹和活接锚头,使所有拉索平顺光滑,索夹不顶膜。万向索夹的两个夹持部分能相对转动,以适应拉索夹角的变化,确保张拉和使用过程中,拉索不会有局部扭曲情况。索夹靠近膜面的压板设计成沉头的形式,减少索夹突出索网的高度,从而不顶膜。
银杏叶应用的深圳市优发国际膜结构有限公司的金色ETFE索膜,该膜结构与国家游泳中心-水立方使用的是同种材料但在材料选取上要求更高在安装上更为复杂ETFE膜厚度仅0.3毫米当于一张A4纸的厚度但张力比同厚度的钢板更大保证强度的同时透光率控制在75%以上从而实现晶莹剔透的观感。
该项目应用的大曲率负高斯双曲面单层ETFE索系膜结构技术达到国际先进水平,获得了中国钢结构协会的技术创新奖。
